В ремонт поступил ноутбук Packard Bell EasyNote TK85-JN-107RU (PEW 91) с заявленной неисправностью отключается. Включаем, ждем некое время, смотрим температуру программкой AIDA64:

85 градусов это достаточно много, вероятнее всего забита пылью охлаждающая система. Будем разбирать чистить.

Порядок разборки ноутбука Packard Bell EasyNote TK85-JN-107RU (PEW 91) последующий:

переворачиваем ноутбук на матрицу и снимаем аккумулятор:

как разобрать батарею ноутбука.

Потом откручиваем крышки с винчестера, памяти и небольшую крышку с пустым местом. Откручиваем и вытаскиваем DVD-ROM:

Потом откручиваем все винты, которые попадают в наше поле зрения, складываем их в кучку (я обычно применяю таковой прием: раскладываю винтики на столе потому что я их выкручивал):

Вытаскиваем винчестер, память, откручиваем модуль Wi-Fi и отключаем от него темный и белоснежный антенные провода:

Подцепляем защелки клавиатуры:

Поднимаем клавиатуру и отсоединяем шлейф:

Откручиваем 7 винтиков под клавиатурой:

И аккуратненько медиатором отщелкиваем высшую часть ноутбука:

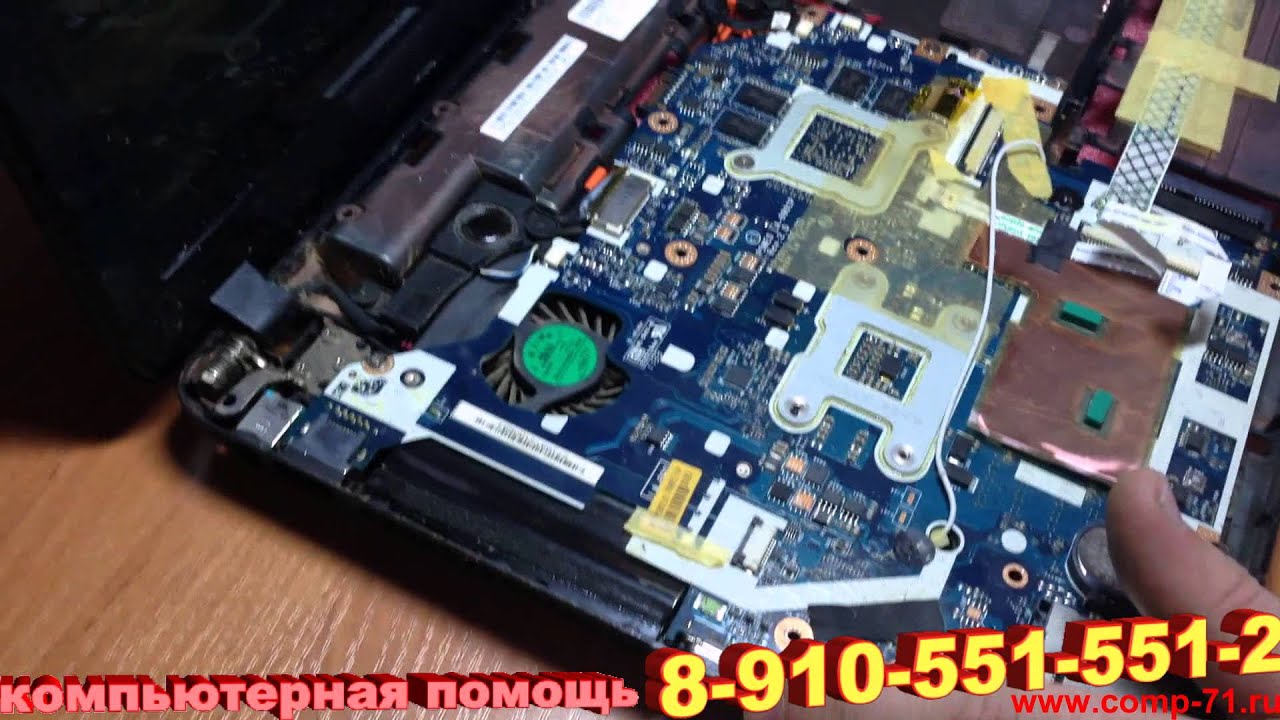

Пред нами материнская плата NEW70 bell LA-5891P Rev:1.0. Отсоединяем два шлейфа и откручиваем 4 белоснежных винтика M2X5:

Не забываем про очередной, темный винтик M2:5X5:

Приподнимаем плату и отключаем разъем:

В конце концов материнская плата извлечена. Вот фото ее с одной стороны:

И с другой стороны:

Разбираем кожух вентилятора и вынимаем из него смятую пыль, которой и забило весь радиатор:

Устанавливаем вентилятор на место, сохраняя плотность системы остывания:

Модель применяемой в данном ноутбуке клавиатуры, на всякий случай, MP-09B23SU-6981 Rev: 00, P/N: PK130C83004. Язык: российский:

Собираем все в оборотной последовательности. Включаем. Ноутбук работает существенно тише, это и логично охлаждающая система ноутбука сейчас незапятнанная. Поглядим сколько градусов покажет AIDA64:

50 градусов после 85 очень хороший итог. Ставим на четырехчасовой прогон с полной загрузкой видео системы и микропроцессора. Не отключается. Все работает.

Все фото изготовлены фотоаппаратом Kodak EasyShare C1530.

Похожие статьи:

9 комментариев на Очистка системы остывания ноутбука Packard Bell EasyNote

Огромное спасибо за аннотацию,разобрал почистил и собрал.

Но по прежнему нагревается и выключается, что делать не знаю!

А термопасту не меняли? Какая температура микропроцессора?

Скажите пожалуйста, какой программкой замеряли температуру в этой теме?

А все увидел, недосмотрел)

Простите, а чем заклеивали кулер после разборки? Это изолента?

Да, это изолента. После очистки, охлаждающая система работает намного эффективнее и части, где приклеена изолента фактически не нагреваются. Если боитесь, что она расплавится проложите кусок чего-нибудь не плавящегося, к примеру бумаги, а сверху приклейте изоленту либо скотч. Можно, кстати, вообщем ничем не проклеивать. Эффективность остывания мало снизится, но зато и пыли будет куда деваться.

На Подцепляем клавиатуру встал верхняя панель за ранее снимается?

Здрасти. А можно выяснить где термопасту поменять? И почему-либо я не смогла вынуть материнскую плату. Может некий винтик не увидела? Попробую опять раскрутить и снять кулер. А то так из дырочек попылесосила, комки пыли вынула, но все равно выключается. Боюсь жёсткий диск навернулся из-за этого.
